采用模拟脉冲整形的 PX2T-CdTe 电源（已停产）
PX2T-CdTe 已停产并由 PX5 取代。
XR-100T-CdTe 的 PX2T-CdTe 整形放大器和电源由交流电源供电。它包括一个具有固定整形时间常数（3 µs）的频谱级整形放大器以及 XR-100T-CdTe 所需的所有电源。PX2T-CdTe 的输出必须连接到外部 MCA（如 MCA8000D）。

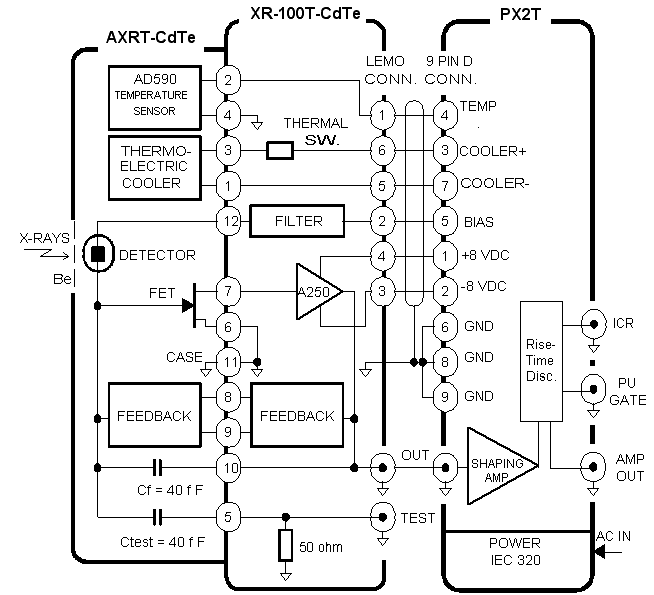

图 1.XR-100T-CdTe 接线图

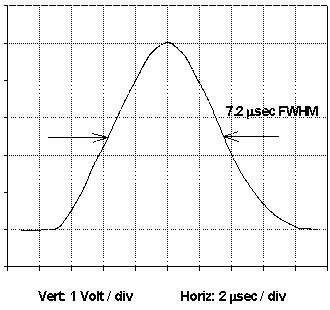

图 2.PX2T 放大器输出
PX2T 电源和整形放大器规格
通用 |
| 尺寸 | 6 x 6 x 3.5 英寸（15.3 x 15.3 x 8.9 cm） |
| 重量 | 2.5 磅（1.15 kg） |
整形放大器 |
| 极性 | 正单极 |
| 整形时间 | 3 µs |
| 脉冲宽度 | 7.2 µs FWHM |
| 整形类型 | 具有基线恢复、堆积拒绝和上升时间鉴别（RTD）的 7 极“三角形” |
| 与 XR-100T-CdTe 结合使用时的灵敏度 | 6 至 60 mV/keV |
| 输出范围 | +6.0 伏进入 500 欧姆负载 |
| 输出阻抗 | 50 欧姆 |
PX2T 连接器
| 来自 XR-100T-CdTe 的输入 | 前面板 BNC |
| 到 MCA 的输出 | 前面板 BNC |
| 堆积判弃（PU） | 后面板 BNC，正 TTL
在此输出门的持续时间内，MCA 必须拒绝任何检测到的脉冲。 |
| 输入计数率（ICR） | 后面板 BNC，正 TTL 和 < 2µs
连接到计数器时，ICR 计数率对应于撞击探测器的 X 射线事件的总数。 |
| 探头电源 | 9 针 D 型连接器（随附电缆）
引脚 1：+8 伏前置放大器电源
引脚 2：-8 伏前置放大器电源
引脚 3：0 至 +4 V @ 350 mA 制冷器电源
引脚 4：+8 伏温度监控器电源
引脚 5：+高压探测器偏压，最大 +500 伏
引脚 6：接地和外壳
引脚 7：制冷器电源返回
引脚 8：接地和外壳
引脚 9：接地和外壳 |
| 交流电源 | 标准 IEC 320 插座，110-250 VAC，50/60 Hz（随附电缆） |
上升时间鉴别
辐射产生的电子/空穴对与探测器后部触点附近的 CdTe 相互作用，会导致电荷收集时间的波动。这些波动会引起电荷灵敏前置放大器输出端处电压阶跃的上升时间发生变化。因此，所采集的频谱会受到增加的本底计数和降低的能量分辨率的影响。为了减轻这些影响，我们为 PX2T 放大器开发了一个上升时间鉴别（RTD）电路。当 RTD 激活时，整形脉冲会在内部受到门控，并且只有与“全部电荷收集”事件相对应的脉冲才会被发送到多通道分析仪（MCA）进行分析。
由于 PX2 没有可变高压电源（限制到 500 V），因此必须使用 RTD 来改善频谱。PX5 有可变高压电源。当 HV 增加时，电荷收集会得到改善，从而不必使用 RTD。

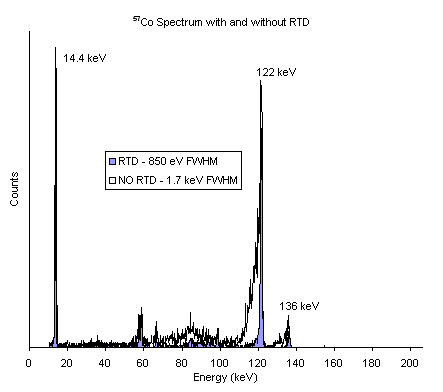

图 3.启用和禁用 RTD 的 57Co 频谱。

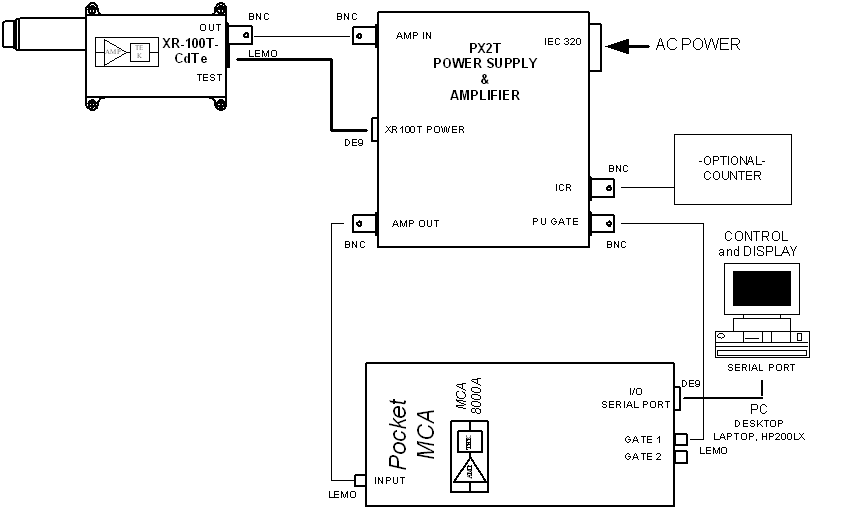

图 4.XR100T-CdTe/PX2T-CdTe/MCA8000A 接线图。
