OEM 探测器和前置放大器配置

用于 Amptek 探测器的 PA-210 和 PA-230 OEM 前置放大器

AXR/PA-210 或 AXR/PA-230 专供该领域的专家/OEM 使用。可以使用任意 Amptek 探测器(Si-PIN、SDD 或 CdTe)。此配置有许多选项,如下所示。

客户需要解决散热问题并为 AXR/PA-210 或 AXR/PA-230 准备一个定制外壳。  如果使用 PA210/PA230 外壳,则需要为外壳提供额外的散热。

此外,客户还需要准备多个外部电源、一个整形放大器和 MCA 或数字处理器以及与主机的通信。

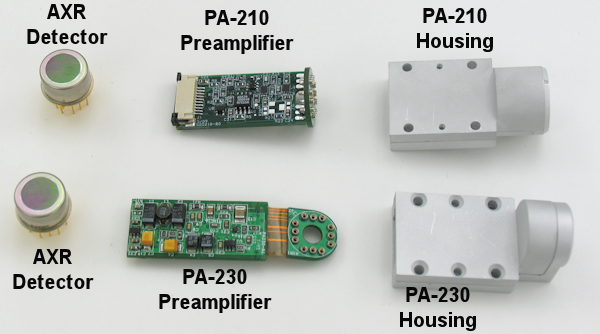

图 1.AXR 探测器、PA-210 和 PA-230 前置放大器和外壳
class="t
  • 电气和引脚连接 +


    PA-210 和 PA-230 的电气连接

    • 下面的电气原理图和引脚连接适用于 PA-210 和 PA-230。
    • Si-PIN 探测器需要正高压(+HV)并产生负输出脉冲。
    • 硅漂移探测器(SDD)需要负高压(-HV)并产生正输出脉冲。
    • 确保为相应的探测器使用正确的高压极性。
    • 连接器两侧没有触点。连接软排线,使软排线上的触点连接到连接器中的触点。

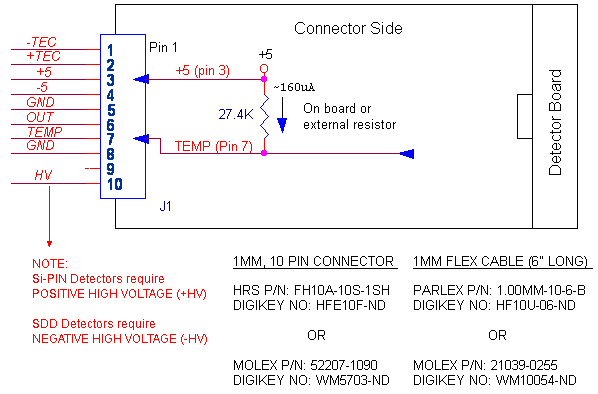

    图 2.PA-210/PA-230 前置放大器接线图

    引脚连接

    引脚 1 制冷器返回 最好连接到制冷器电源的接地
    引脚 2 制冷器电源 电流 = 最大 350 mA,电压 = 最大 3.6 V,峰间噪声 <100 mV
    引脚 3 前置放大器 +5 V DC +5 V DC,15 mA,峰间噪声不超过 50 mV
    引脚 4 前置放大器 -5 V DC -5 V DC,15 mA,峰间噪声不超过 50 mV
    引脚 5 接地(信号返回) 连接到信号返回(处理器/整形放大器接地)
    引脚 6 信号输出 连接到整形放大器或数字处理器的输入
    引脚 7 温度 温度二极管,请参阅下面的温度二极管校准曲线
    引脚 8 接地 机箱接地
    引脚 9 N/C N/C
    引脚 10 高压(HV) SI-PIN(正 HV):+100 至 +200 V @ 1 µA(因不同探测器类型而异)非常稳定,变化 <0.1%
    SDD(负 HV):-85 至 -200 V @ 25 µA(因不同探测器类型而异)非常稳定,变化 <0.1%
  • 温度二极管和制冷器控制 +


    引脚 3 至引脚 7 的电阻(R19)用于向温度二极管供电。

    • 27.4K(R19)电阻器可以位于 PA210/PA230 外部或在板上;它将向二极管提供 160 uA 的电流
      • 有关此电流的 mV 到温度的转换,请参见下面图库中的图。
    • 如果连接到 DP5/PC5,则不需要电阻器
      • DP5/PC5 向二极管提供自己的电流,并向软件输出开尔文温度
    • 用户必须使用温度二极管,用于对冷却器进行闭环控制,而不仅仅是用于读取探测器的温度。
    • 探测器必须保持恒温,以确保稳定运行。
    • 冷却器的最大温差为 85 °C。
    • OEM 至少应将温度调节到 230 K(-43 °C)。
      • 这将提供大约 10 至 15 度的余量(这意味着仪器温度加上室温可上升 10 至 15 度,探测器将保持在 230 K,适应约 30 至 35 °C 的环境温度。
      • 如果仪器需要在较高温度的环境中运行,则探测器必须在较高的温度下运行,以保持稳定性

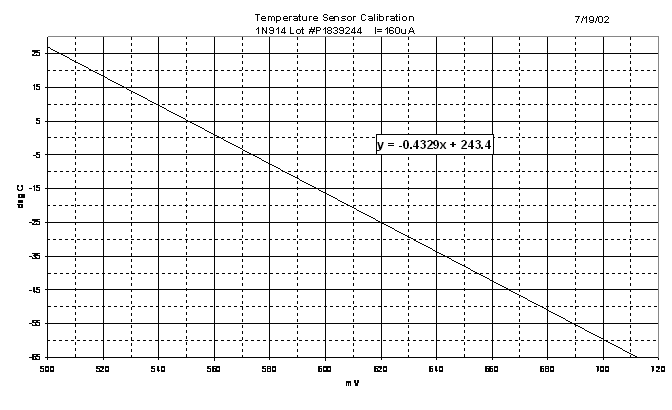

    图 3.I = 160 µA 时的温度二极管校准曲线

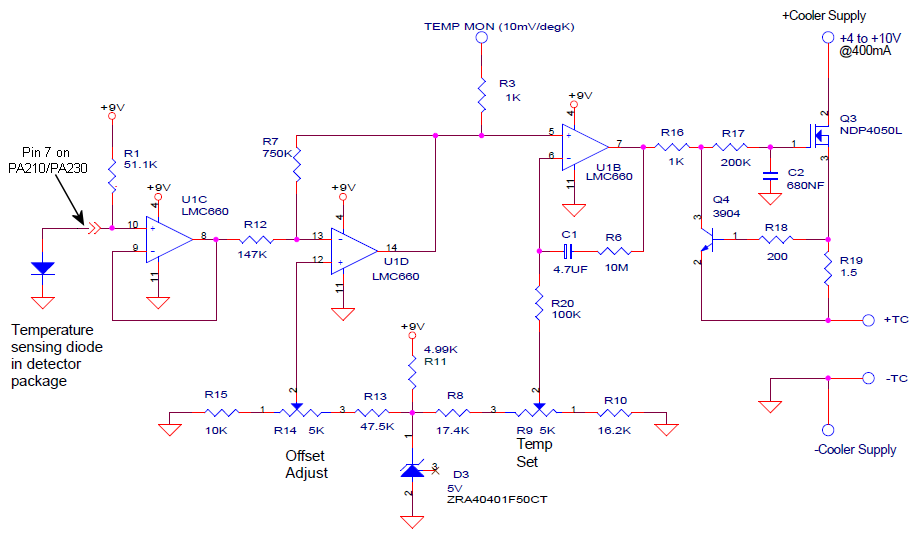

    图 4.本示例温度控制电路通过温度二极管提供 160 uA,对应于 I = 160 uA 时的温度二极管校准曲线。  如果此电路用于控制 PA-210/PA-230 前置放大器,请勿在前置放大器上安装 R19,因为电流通过温度控制器电路上的 R1 进行设置。  相反,应将 PA-210/PA-230 上的引脚 7 连接到温度控制器电路的输入,如本电路图所示。

  • 机械 +

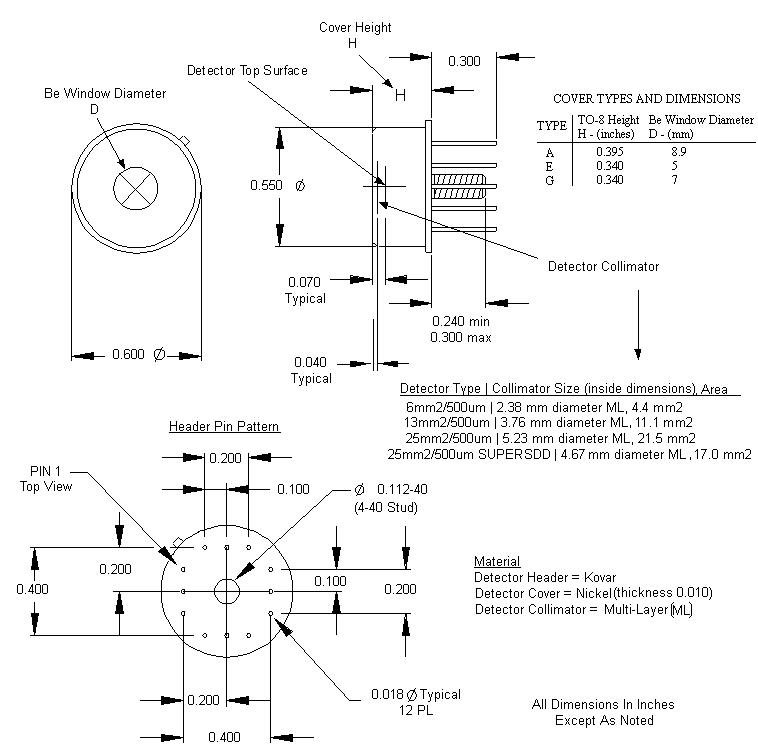

    General AXR (T0-8) Mechanical Dimensions

    Figure 5. All dimensions in inches ±0.005.

    Typical Detector Geometry

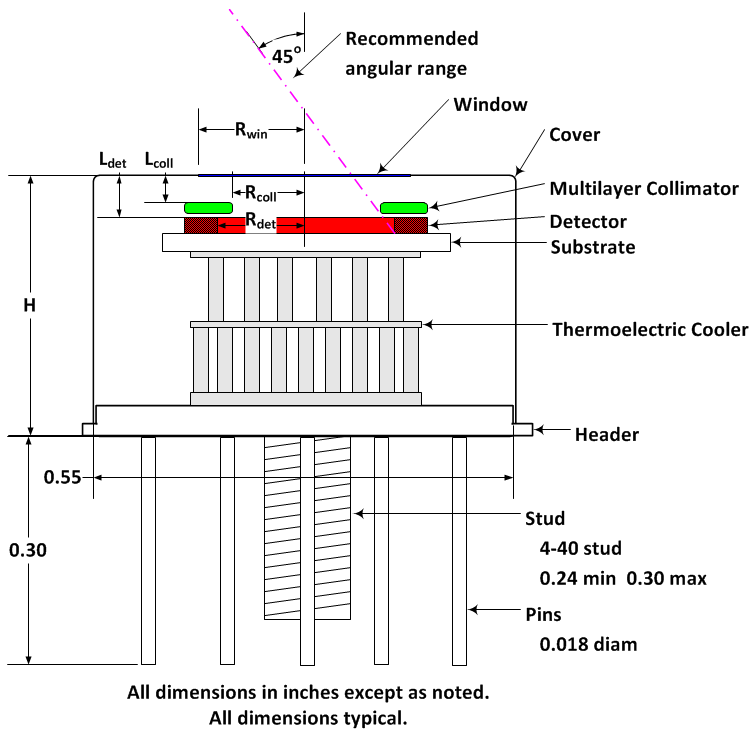

    Figure 6. Typical Detector Geometry.

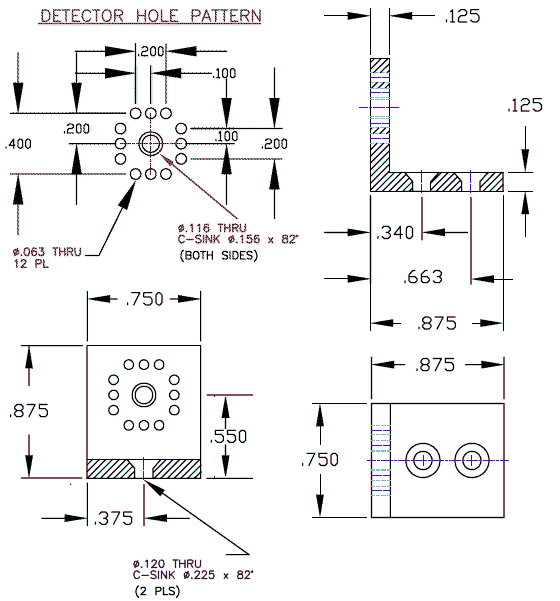

    Right Angle Heat Sink Mechanical Dimensions (supplied with OEM components)

    Figure 7. All dimensions in inches ±0.005.

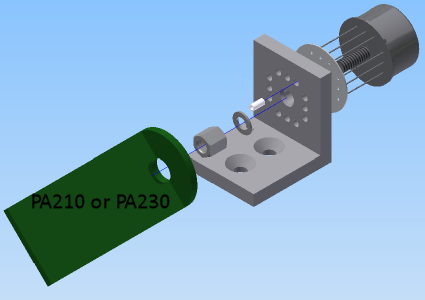

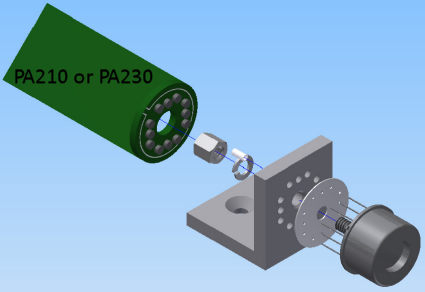

    Figure 8. Detector, PA210 or PA230 preamplifier, and heat sink assembly.

    Figure 9. Detector, PA210 or PA230 preamplifier, and heat sink assembly.

    PA-210 Cover and PC Board

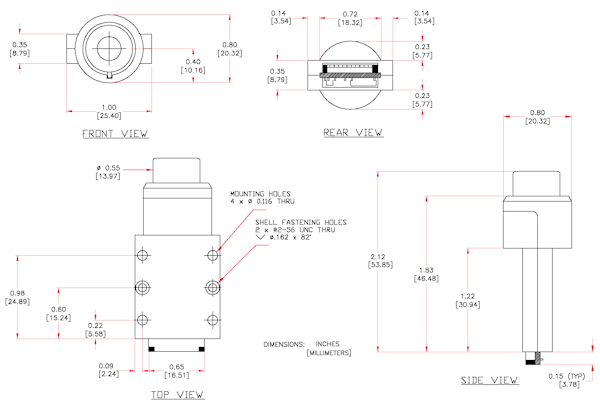

    10. AXR Detector with PA-210 and Housing, Mechanical Dimensions; all Measurements in Inches [mm]

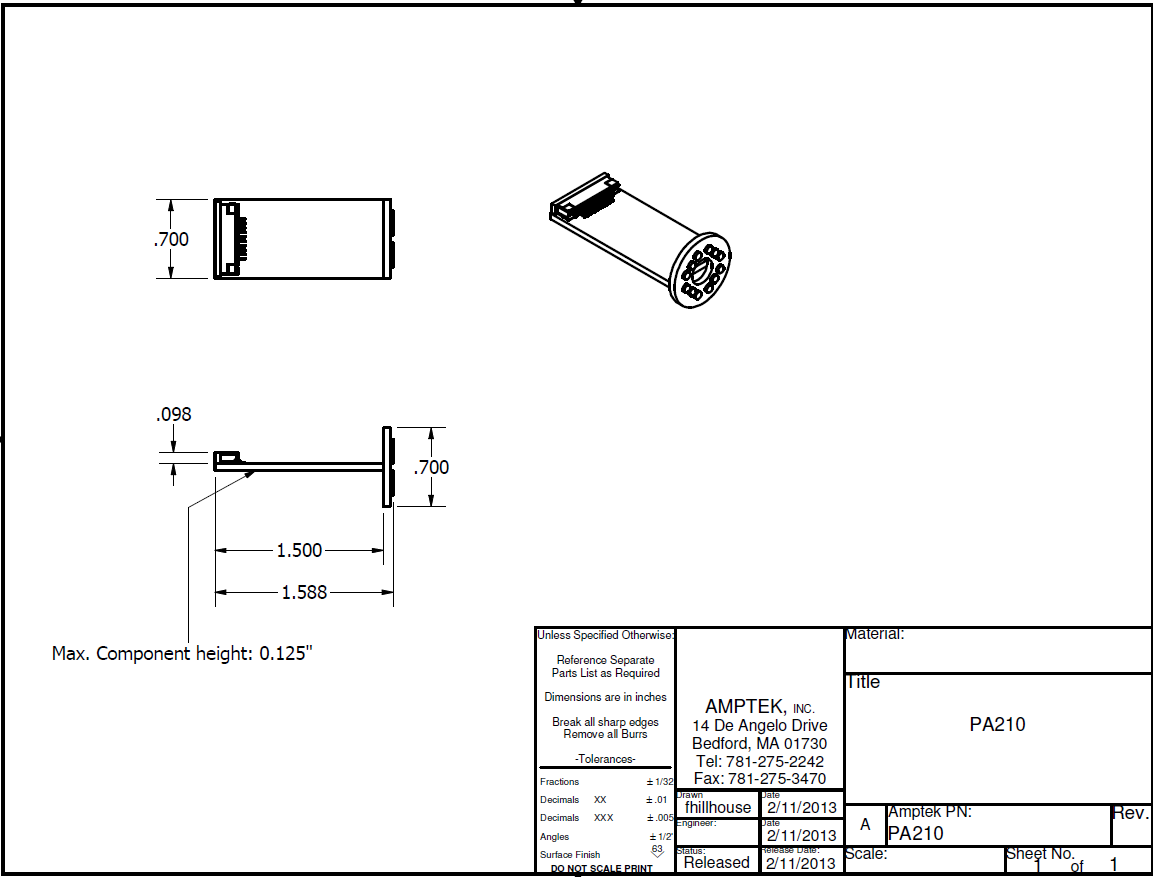

    11. PA-210 Mechanical Dimensions, All Measurements in Inches

    PA-230 Cover and PC Board


    Download the STP file at this link.  PA230_STP

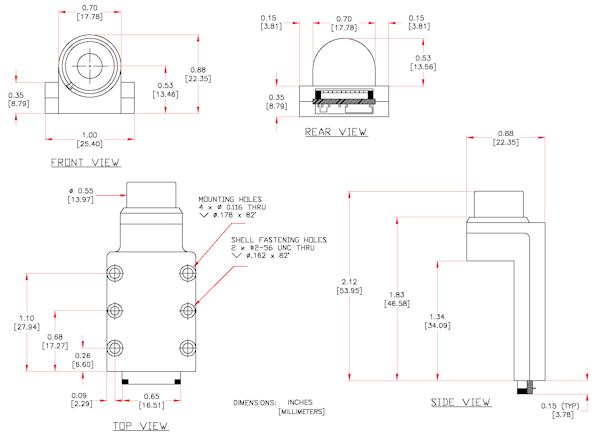

    12. AXR Detector with PA-230 and Housing, Mechanical Dimensions; all Measurements in Inches [mm]

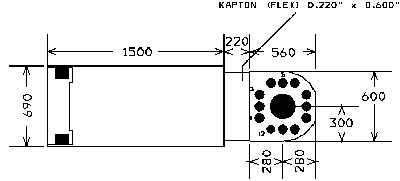

    13. PA-230 Mechanical Dimensions, All Measurements in Inches


  •

    带 PA-210 前置放大器的 AXR 探测器



    带散热器的 PA-230 前置放大器



    PA-210 外壳



    PA-230 外壳



    PA-230 可选配置



    带 1.5 英寸延长管的 PA-210/230



    带探测器、散热器和安装硬件的 PA-230 灵活前置放大器。
