XRF 系统的 OEM 解决方案

X-123、X-123SDD 和 X-123CdTe 是最适合 OEM 应用的完整系统，可缩短开发时间，并快速进入市场。  这些装置被完全封装好，只需要一个 +5VDC 电源以及一个连接到计算机的 USB 或 RS-232 接口。  X-123 平台是 Amptek 多年来在电子器件和 X 射线探测器领域的最新开发成果。我们一直专注于制造小型、低功耗、高性能和操作简便的仪器。X-123 将 XR-100CR X 射线探测器及其电荷灵敏前置放大器、带脉冲整形器、MCA 和接口的 DP5 数字脉冲处理器以及 PC5 电源封装在一起，很好地体现了这一理念。

它包括：

1. X 射线探测器（Si-PIN、SDD 或 CdTe）
2. 数字脉冲处理器和 MCA
3. 电源

X-123 的特点：

• 操作简单
• 低功耗（1.2 W）
• 小尺寸 – 2.7 x 3.9 x 1 英寸（7 x 10 x 2.5 厘米）
• 轻巧 – 6.3 盎司（180 克）
• USB 和 RS-232 通信
• 可容纳所有类型的 Amptek 探测器

图 1a.2.7 x 3.9 x 1 英寸（7 x 10 x 2.5 厘米）

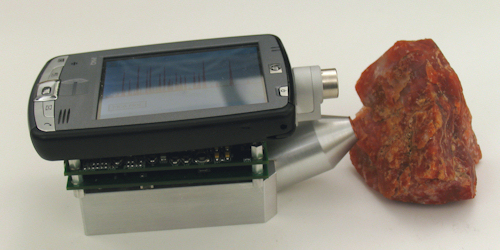

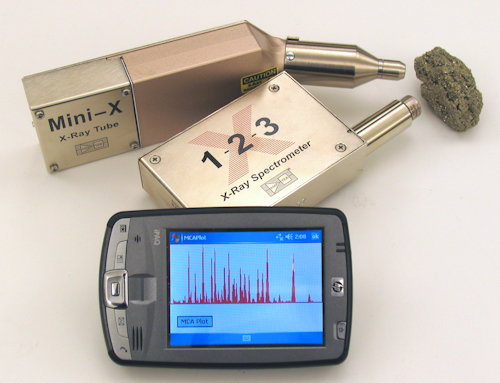

图 1b.X-123 和 Mini-X X 射线管以及手持式 PDA。
Amptek 为自定义集成提供了一个 Window CE/Pocket PC API 接口。
注意：Amptek 不提供 PDA 设备。

图 1c.典型 XRF 配置中的 X-123SDD 和 Mini-X X 射线管。

XR-100CR 和 XR-100SDD 可与 PX5 实验室级 DPP、MCA 和电源一起使用。  这在尺寸上是最大的配置，但也提供了最佳性能。  这两个组件均完全封装好，并配有标准连接器。

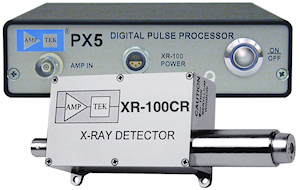

图 2.XR-100 和 XR-100SDD，每个均搭配有一个 PX5

搭配 DP5 和 PC5 的 XR-100CR 或 XR-100SDD 选项需要进行适当的组装，还可能需要一个定制外壳，具体取决于客户的应用。

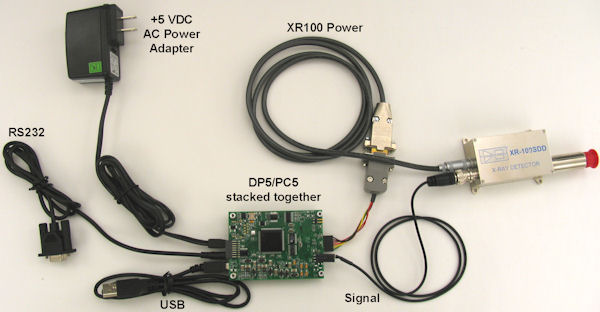

图 3.连接到 DP5 和 PC5 的标准 XR-100 盒。

此处所示的 AXR 探测器、PA-230 前置放大器和 DP5/PC5 相当于一个没有任何外壳或封装的 X-123。  您需要组装系统，解决探测器的散热问题，并为 AXR 探测器、前置放大器和 DP5/PC5 定制一个外壳，以避免电子干扰。

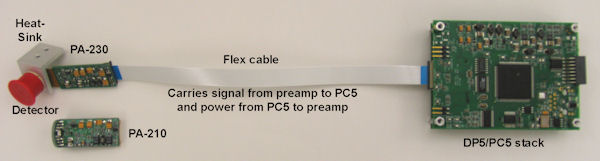

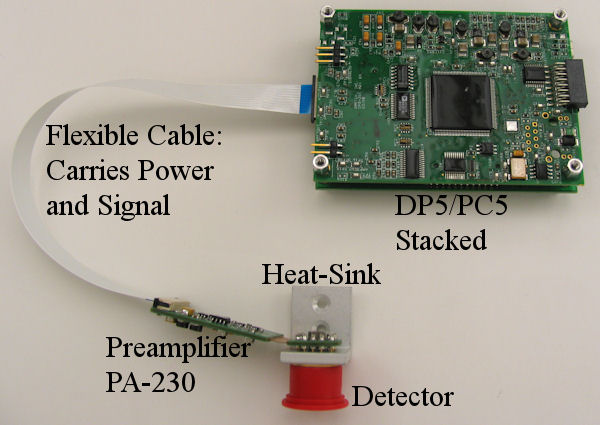

图 4.探测器和 PA-230 前置放大器，其中 DP5/PC5 堆叠在一起。它们通过软排线与完整 OEM 解决方案的 PA-230 单个组件连接在一起。

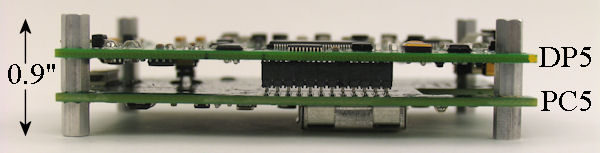

图 6.DP5 和 PC5 堆叠在一起。3.5 X 2.5 X 0.9 英寸

图 7.带安装硬件的 DP5/PC5。

图 8.带安装硬件的 DP5/PC5。

图 9.连接到 DP5 和 PC5 的 PA-210/PA-230。

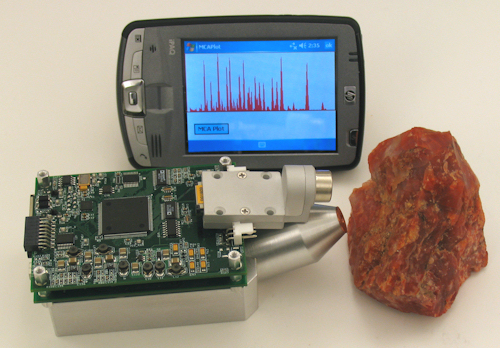

图 10.XRF 的完整 OEM 系统包括探测器、前置放大器、数字处理器、电源、X 射线管和用于显示和控制的手持式 PDA。Amptek 为 Windows CE/Pocket PC 设备提供了一个完整的 API 接口。
注意：Amptek 不提供 PDA 设备。

图 11.XRF 的完整 OEM 系统显示了整个系统可以非常紧凑地封装在一起。这些组件可轻松集成到手持式光谱仪中。
注意：Amptek 不提供 PDA 设备。

选项 5A：XR-100

独立式 XR-100 仅供专家使用。  它包含探测器（Si-PIN、SDD 或 CdTe）和前置放大器。  您需要准备多个外部电源、一个整形放大器和 MCA 或数字脉冲处理器以及与主机的通信。

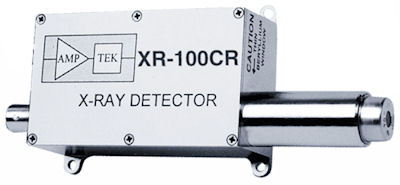

图 12.仅 XR100 盒。仅包括探测器和前置放大器。

选项 5B：AXR + PA-210 或 PA-230

独立式 AXR/PA-210 或 AXR/PA-230 专供该领域的专家使用。可以使用任意 Amptek 探测器（Si-PIN、SDD 或 CdTe）。此配置有许多选项，如下所示。您需要解决散热问题并为 AXR/PA-210 或 AXR/PA-230 准备一个定制外壳，或者订购如下所示的外壳。此外，您还需要准备多个外部电源、一个整形放大器和 MCA 或数字处理器以及与主机的通信。

PA-210

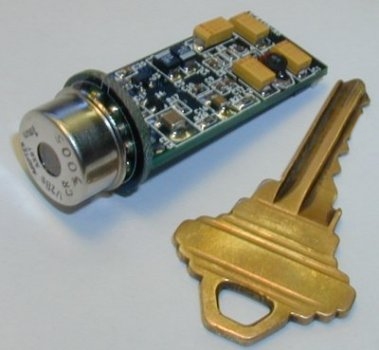

图 13.PA-210 前置放大器，直径 18 mm x 长 40 mm。

图 14.PA-210 外壳。PA-210 可以订购一个可完全包覆探测器和前置放大器并提供散热和安装孔的外壳。此可选外壳为 OEM 节省了定制外壳的设计时间。

PA-230

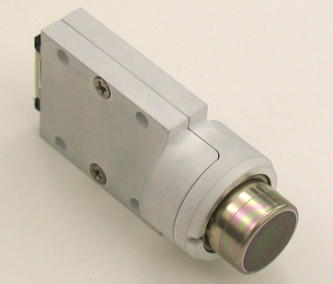

图 15.带探测器和散热器的 PA-230 灵活前置放大器。

图 16.PA-230 外壳。PA-230 可以订购一个可完全包覆探测器和前置放大器并提供散热和安装孔的外壳。此可选外壳为 OEM 节省了定制外壳的设计时间。

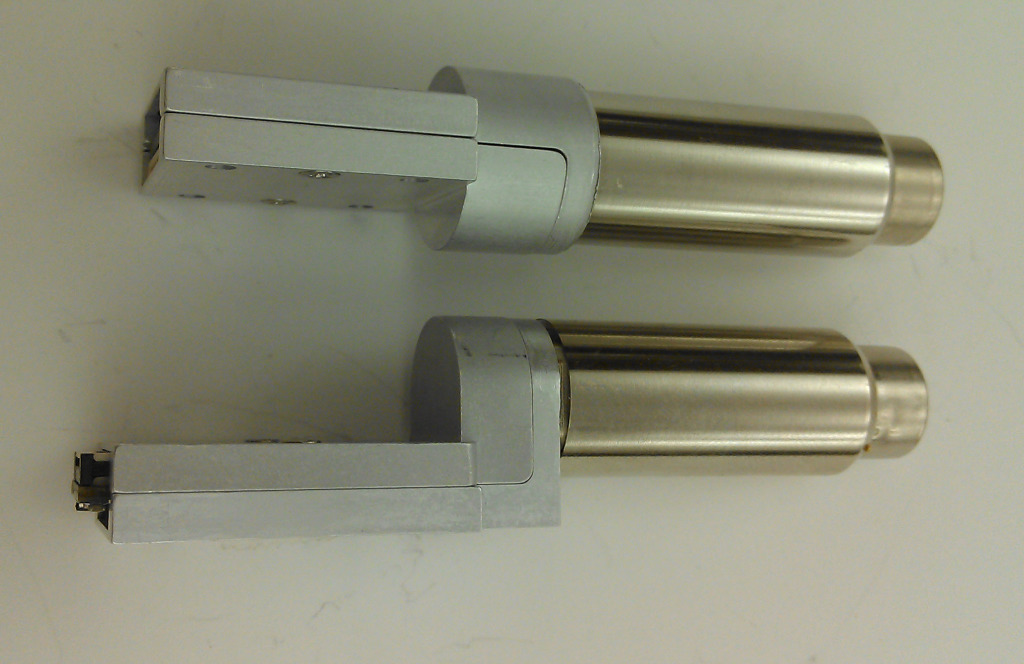

图 17.带 PA-230 和直角外壳、延长管（顶部）和无延长管（底部）的 AXR 探测器。

带 1.5 ″ 延长管的 PA-210/230

图 18.带 1.5 英寸延长管、PA-210（顶部）和 PA-230（底部）前置放大器的 AXR 探测器。

此选项与 X-123 相同，只是探测器/前置放大器不在电子器件盒中，而是通过柔性电缆连接。用于从其电子器件盒远程操作探测器。可以使用任意 Amptek 探测器，包括 Si-PIN、SDD 或 CdTe。

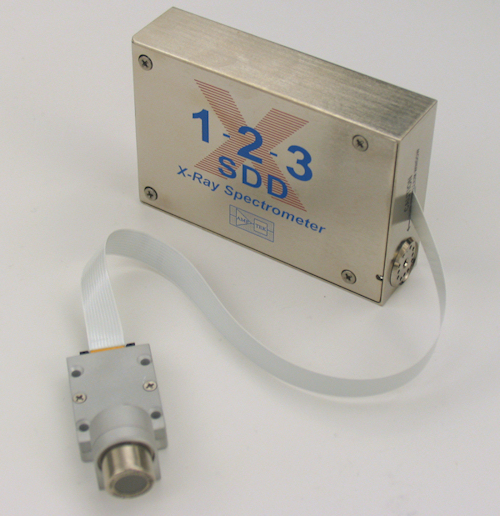

图 19.带 PA-230 前置放大器和外壳的 X-123。

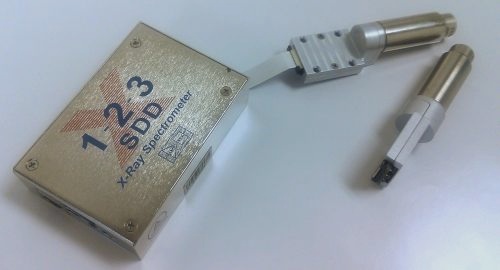

图 20.带 1.5 英寸延长管的 X-123 选项 6。

图 21.用于真空应用的 X-123 选项 6。

图 22.  带 PA230 前置放大器的 SDD 四路配置，用于真空应用。要实现这一系统，需要四个 X-123 SDD。
