Amptek 探测器的真空应用

低至 10-7 托

有两种方法：

选项 A：XR-100 盒或 AXR/PA-230 可以放在真空室内。为了避免过热并耗散仪器工作时产生的约 1 瓦功率，应借助适当安装孔来实现真空室壁的良好传热。

选项 B：XR-100 或 X-123 可位于真空室外，通过标准真空法兰压缩 O 形端口检测真空室内的 X 射线。可选型号 EXV9（9 英寸）或 EXV5（5 英寸）真空探测器延长管适用于此应用。

低于 10-7 托

选项 C：此配置仅适用于 FAST SDD™ 探测器，仅将探测器放置在真空室中。定制 UHV 电缆、连接器和 15 针 D 法兰用于连接到真空室外侧的前置放大器和处理器。

立即联系我们了解更多信息！

选项 A：探测器和前置放大器在真空室内

选项 A-1：XR-100 与 PX5 相结合

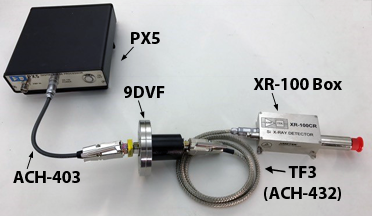

XR-100 和 PX5 组合的所需项目

  • XR-100CR、XR-100SDD 或 XR-100T-CdTe
  • TF3 电源线（ACH-432，6 针 lemo 到 9 针 D）
  • 9DVF 馈通连接器
  • PX5（包括 ACH-403 电缆和 ACH-442 阴阳转换器）
  • 注意：XR100 与真空壁之间不含信号电缆。这是用户的责任。标准 BNC 电缆随附在包装中，用于真空室外

选项 A-2：AXR/PA-230 或 PA-210 与 X-123 相结合

AXR/PA-230 或 PA-210 和 X-123 组合的所需项目

  • AXR 探测器（Si-PIN、SDD 或 CdTe）
  • PA-210 或 PA-230 前置放大器
  • PA-210 或 PA-230 外壳
  • 9DVF 馈通连接器

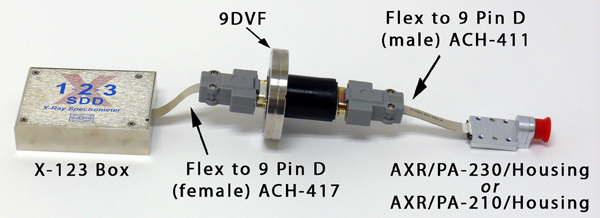

  • 柔性到 9 针 D（公）电缆（ACH-411）
  • 柔性到 9 针 D（母）电缆（ACH-417）
  • X-123 数字脉冲处理器和电源

四路配置

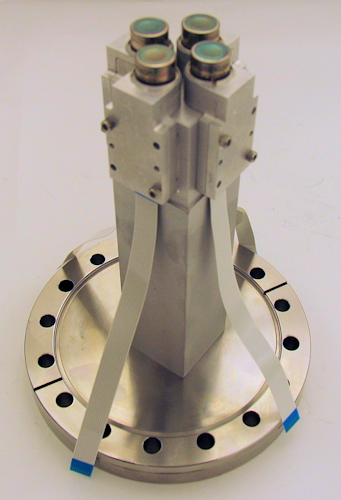

带 PA230 前置放大器的 SDD 四路配置，用于真空应用。要实现这一系统，需要四个 X-123 SDD。

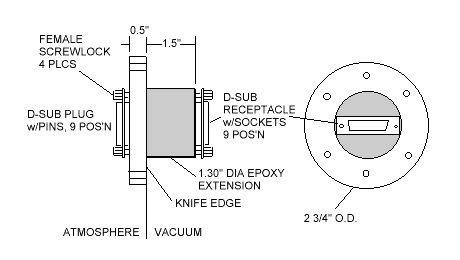

9DVF 型

除非另有说明，否则所有尺寸均以英寸为单位。

选项 B：延长管上通过端口的探测器

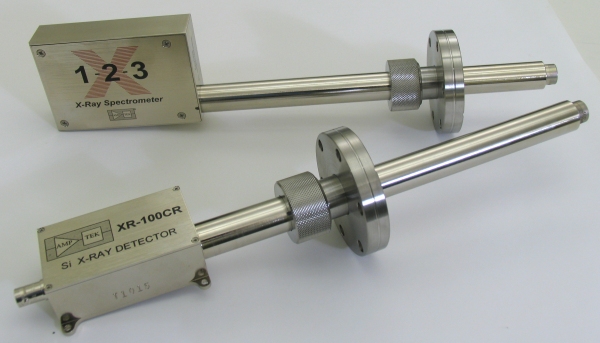

图示为 XR-100 和 X-123，每个都配有 EXV9 延长管和 CP75 真空馈通接头
配有 PA-230 前置放大器、外壳、EXV9 延长管和 CP75 真空馈通接头的 Amptek 探测器

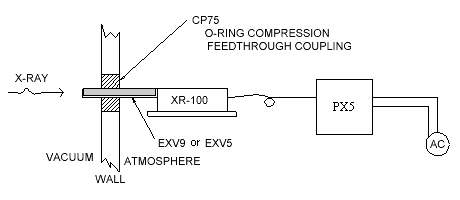

选项 B：XR-100 与 PX5 相结合

选项 B XR-100/PX5 的所需项目：

  • XR-100CR、XR-100SDD（或 FAST SDD）或 XR-100T-CdTe
  • EXV9 或 EXV5
  • CP75 馈通接头
  • PX5 数字脉冲处理器和电源

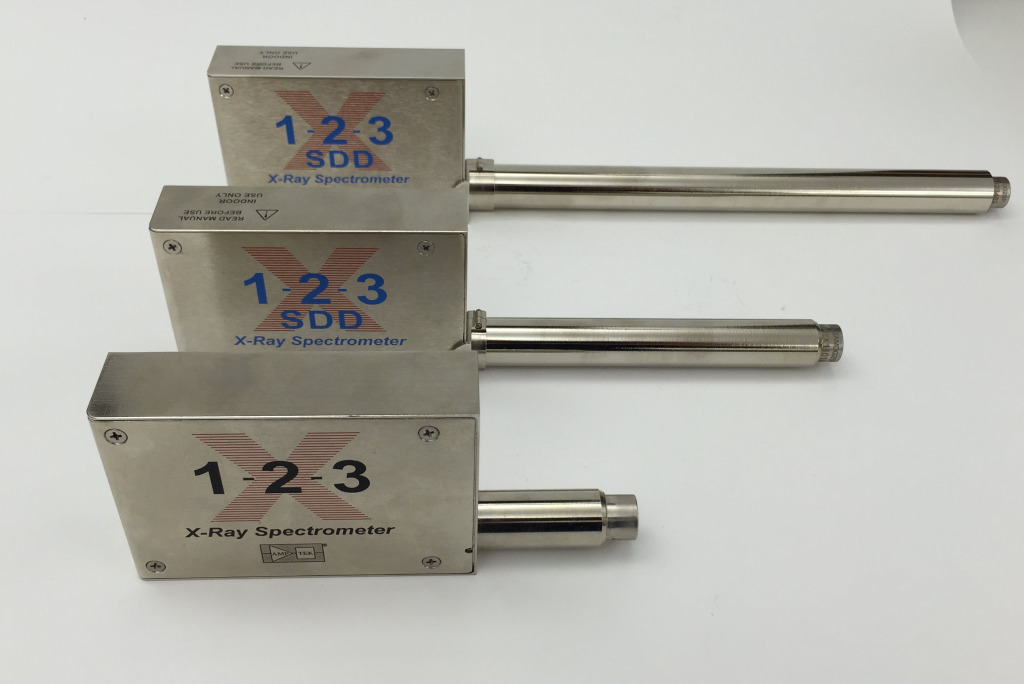

图示为配有标准 1.5″ 延长管（底部）、可选 EXV5（中间）和 EXV9（顶部）5″ 和 9″ 延长管的 X-123 和 X-123SDD。

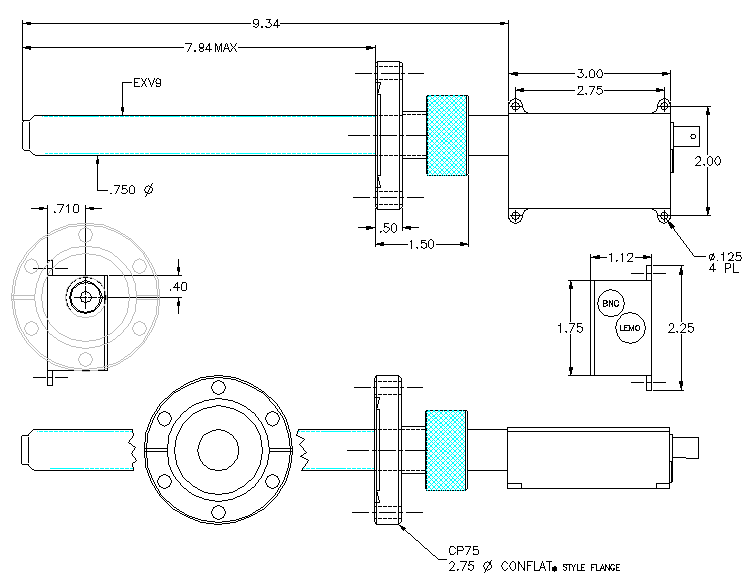

EXV9 – 9″ 真空延长管。除非另有说明，否则所有尺寸均以英寸为单位

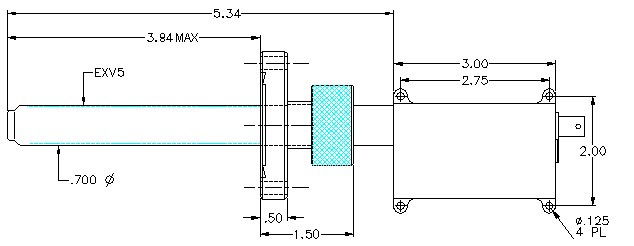

EXV5 – 5″ 真空延长管。除非另有说明，否则所有尺寸均以英寸为单位

选项 B：X-123

选项 B X-123 的所需项目：

  • X-123 Si-PIN、X-123 SDD（或 FAST SDD）或 X-123 CdTe
  • EXV9 或 EXV5
  • CP75 馈通接头

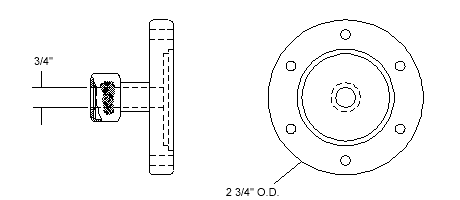

CP75 型

除非另有说明，否则所有尺寸均以英寸为单位。DN40CF 公制英制换算表。

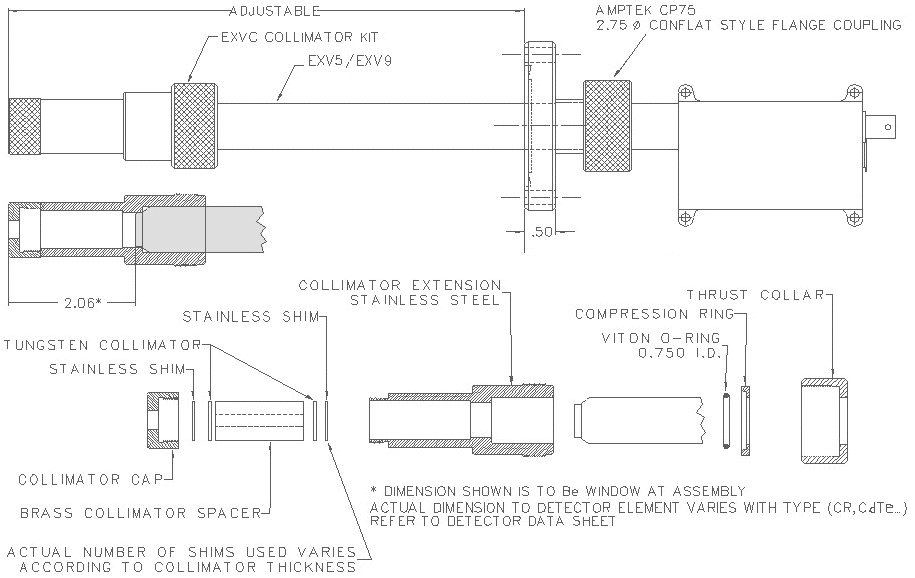

EXV5 或 EXV9 的 EXVC 准直器套件（高通量应用）

EXV5 或 EXV9 的 EXVC 准直器套件

除非另有说明，否则所有尺寸均以英寸为单位

EXVC – 准直器套件包括

  • 不锈钢准直器外壳
  • 黄铜间隔管
  • 三脚架和安装板（如果为了与标准 1.5 英寸延长管盒一起使用而订购，将随附在包装内）
  • 激光笔
  • 7 种钨（W）准直器片：
    • 1 mm 厚，带 25 µm 孔
    • 1 mm 厚，带 50 µm 孔
    • 2 mm 厚，带 100 µm 孔
    • 2 mm 厚，带 200 µm 孔
    • 2 mm 厚，带 400 µm 孔
    • 2 mm 厚，带 1000 µm 孔
    • 2 mm 厚，带 2000 µm 孔

可选：EXVC-W-SPACER 此钨（W）间隔管/准直器厚 35 mm，有 350 µm 的孔。它设计用于阻止和准直由高能量射线管产生的大于 100 keV 的 X 射线。所有钨片均由 HD17 合金制成（90% W、6% Ni、4% Cu）

选项 C（仅限 FAST SDD）：超高真空（UHV）

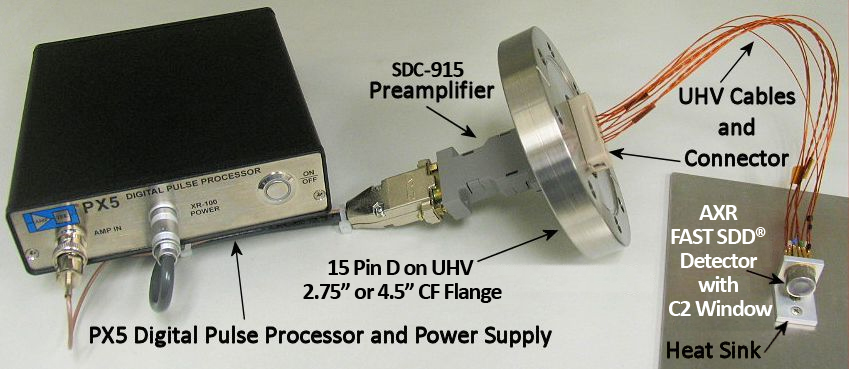

采用 PX5 和 FAST SDD 的超高真空配置

所需项目：

  • 带直角散热器的 FAST SDD 探测器
  • 从探测器到法兰的 UHV 电缆和连接器
  • UHV 大口径 2.75″ 或 4.5″ CF 法兰上的 15 针 D
  • SDC-915 前置放大器
  • 从法兰到 PX5 的电缆
  • PX5 数字脉冲处理器和电源

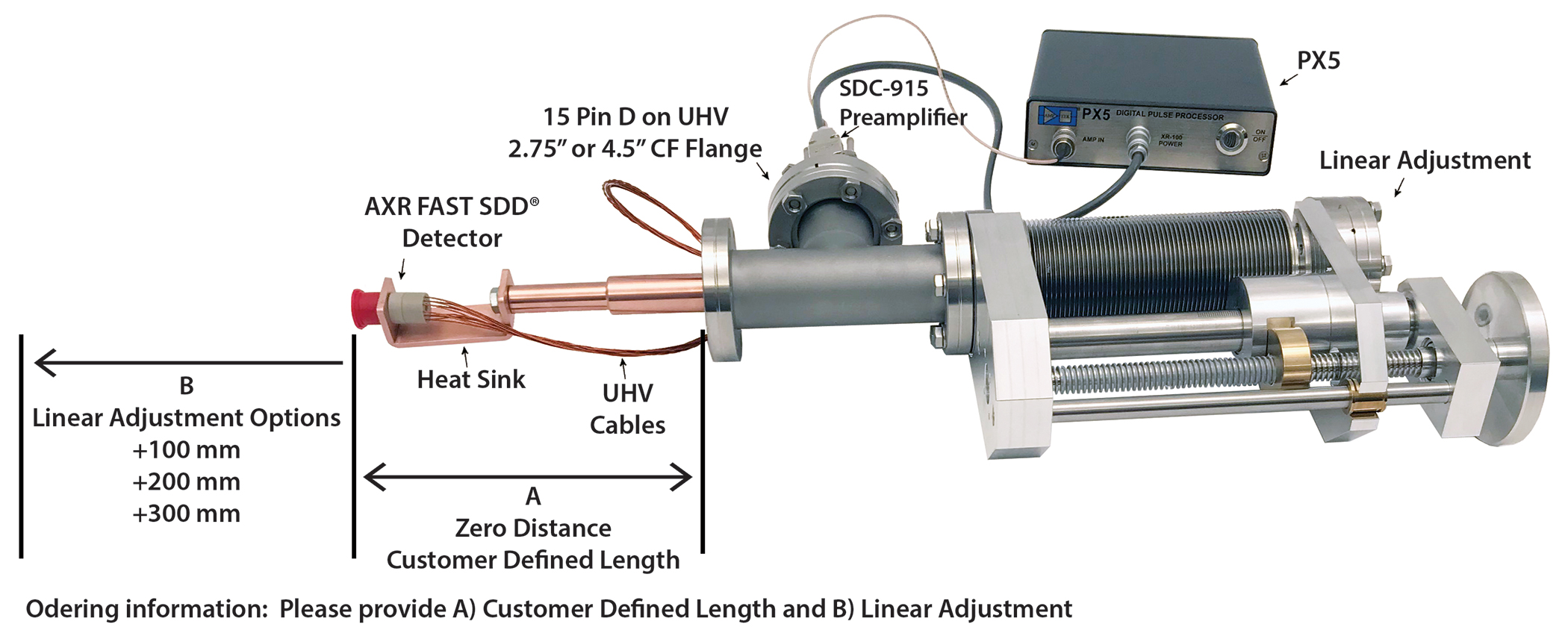

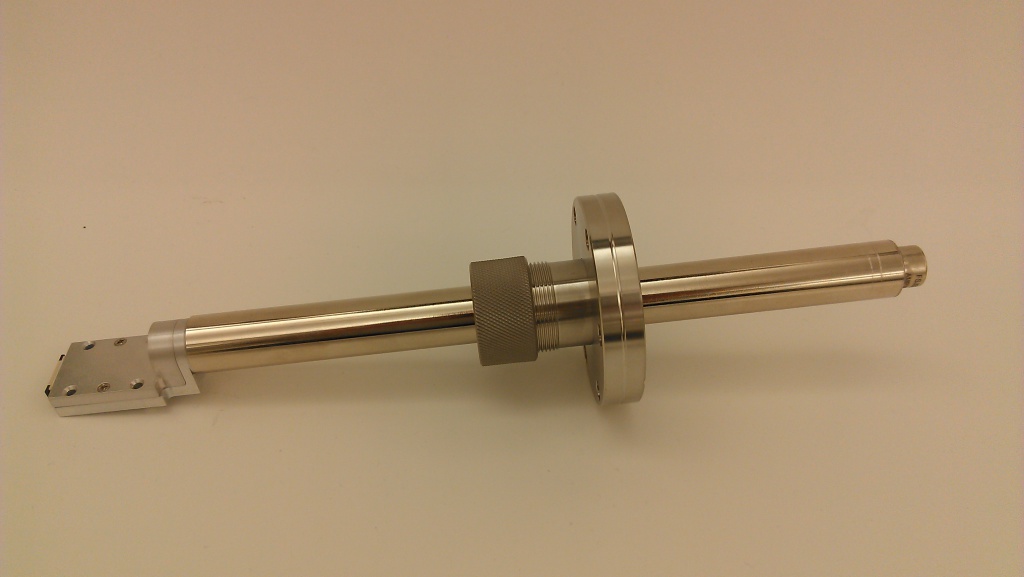

选项 D：采用 FAST SDD 和手动线性调整的超高真空

采用 PX5 和 FAST SDD 以及手动线性调整（100 mm）的超高真空配置。

选项 D 所需项目：

  • 带 100 mm 线性调整和散热器的 FAST SDD 探测器
  • 从探测器到法兰的 UHV 电缆和连接器
  • UHV 大口径 2.75 英寸或 4.5 英寸 CF 法兰上的 15 针 D
  • SDC-915 前置放大器
  • 从法兰到 PX5 的电缆
  • PX5 数字脉冲处理器和电源
”

  • 文档 +
