A250F 和 A250F/NF 高密度电荷灵敏前置放大器

A250F ‐ 带内部 FET

A250F 是 Amptek A250 电荷灵敏前置放大器的高密度版本。

A250F 包含输入 FET（IFN152）。

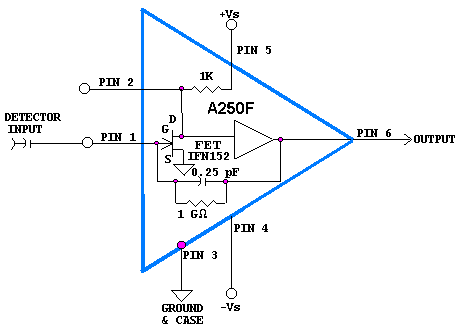

A250F 引脚配置

注意

1. 内部反馈电阻 R_f = 1 Gohm
2. 内部反馈电容 C_f = 0.25 pF
   灵敏度（增益） = 175 mV/MeV（Si）
   4 V/pC
   0.64 µV/电子
3. 对于低灵敏度应用，可在外部增加 C_f
4. 从引脚 2 到引脚 5 的内部 1 千欧电阻为 FET 提供了 I_DS = 2.75 mA 的漏极电流
   I_DS 可通过在引脚 2 和引脚 5 之间添加一个外部电阻（R < 1 千欧）来实现

A250F/NF ‐ 带外部 FET

A250F/NF 是 Amptek A250 电荷灵敏前置放大器的高密度版本。

输入 FET 不包括在内，必须从外部添加。

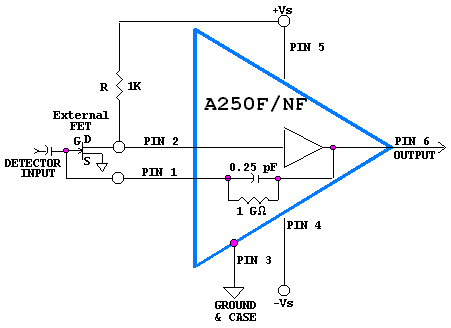

A250F/NF 引脚配置

注意

1. 内部反馈电阻 R_f = 1 Gohm
2. 内部反馈电容 C_f = 0.25 pF
   灵敏度（增益） = 175 mV/MeV（Si）
   4 V/pC
   0.64 µV/电子
3. 对于低灵敏度应用，可在外部增加 C_f
4. 从引脚 2 到引脚 5 的外部 1 千欧电阻为 FET 提供了 I_DS = 2.75 mA 的漏极电流
   I_DS 可通过使 R < 1 千欧来进行增加

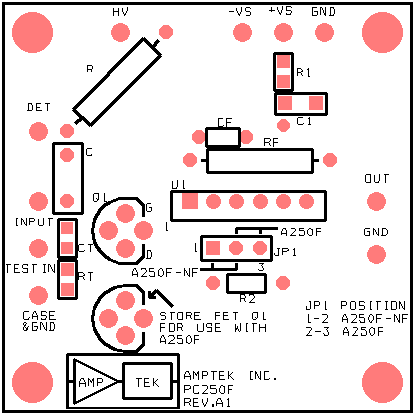

用于 A250F 或 A250F/NF 的 PC250F 测试板

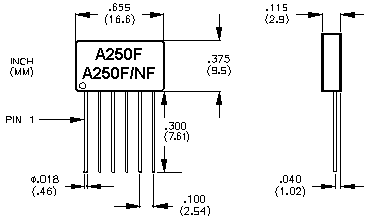

尺寸：1.75 英寸 X 1.75 英寸（4.5 厘米 X 4.5 厘米）

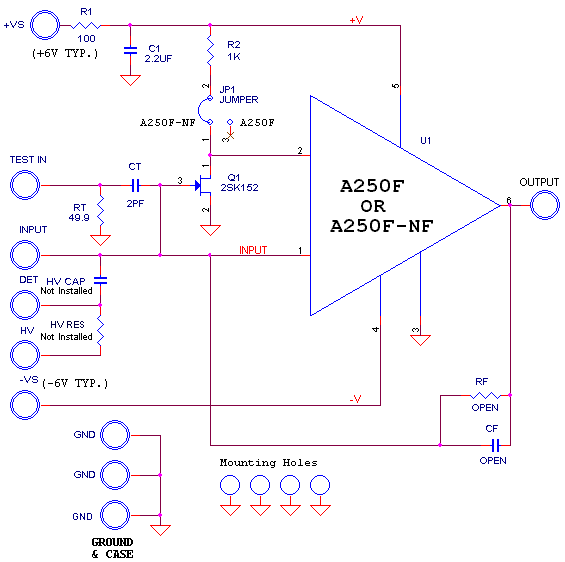

用于 A250F 或 A250F/NF 的 PC250F 测试板

重量：1.6 g，引线切割至 0.100 英寸（2.5 毫米）。
