A275 是一款高性能混合差分运算放大器,可用作仪器的脉冲放大器。

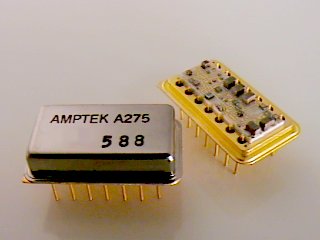

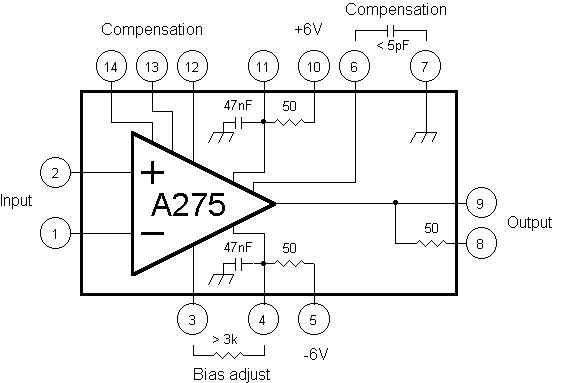

其低功耗(15 mW)、高转换速率(100 V/µs)和低输入噪声(4 nV/?Hz)使它非常适合在各种运算放大器应用中使用。A275 采用标准 14 引脚混合 DIP 封装,也有 SIP 封装,如 A275F。

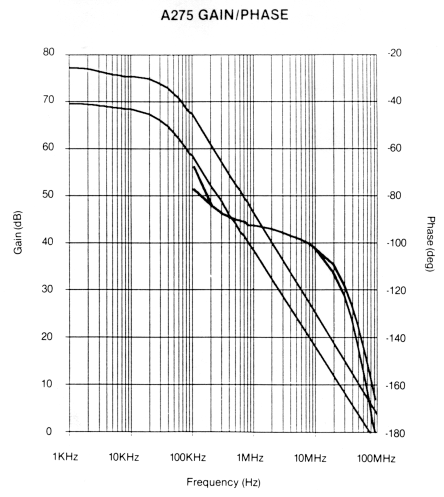

VS = ±6 V, TA = +25 °C
A275 也有 SIP 封装,如 A275F。
上部:输入脉冲第一个输出:3 极第二个输出:5极
由于 A275 的带宽很高,因此在电路布局设计时应小心操作。一般情况下,建议使用接地层结构。输入和输出线应分开,在大多数情况下都需要屏蔽。将 A275 的物理外壳(以及引脚 7)接地可避免振荡或电子噪声干扰。

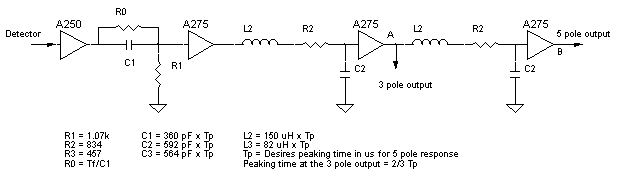

通过使用以下所示电路,A275 可以作为整形放大器进行测试。PC-275 测试板可容纳三(3)个 A275 和一个 BLR1,并产生一个具有 1 µs 上升时间(2.3 µs 峰值时间)的 5 极脉冲。

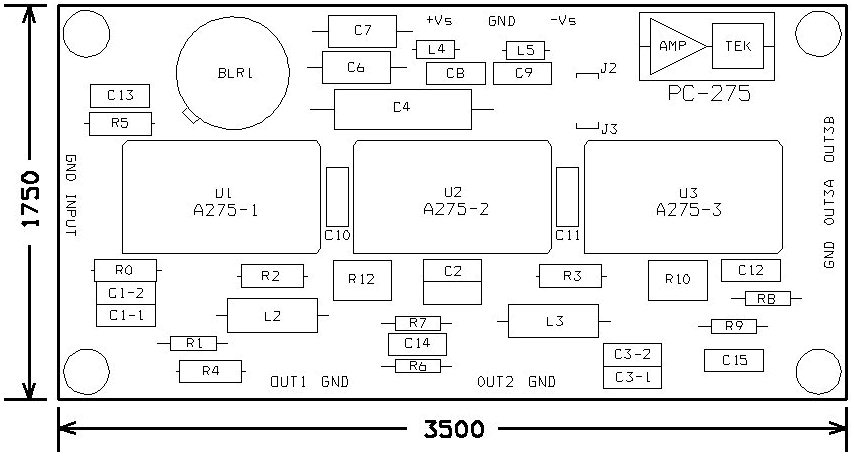

图 4.PC-275 布局。尺寸:3.5 英寸 X 1.75 英寸(88.9 厘米 X 44.45 厘米)

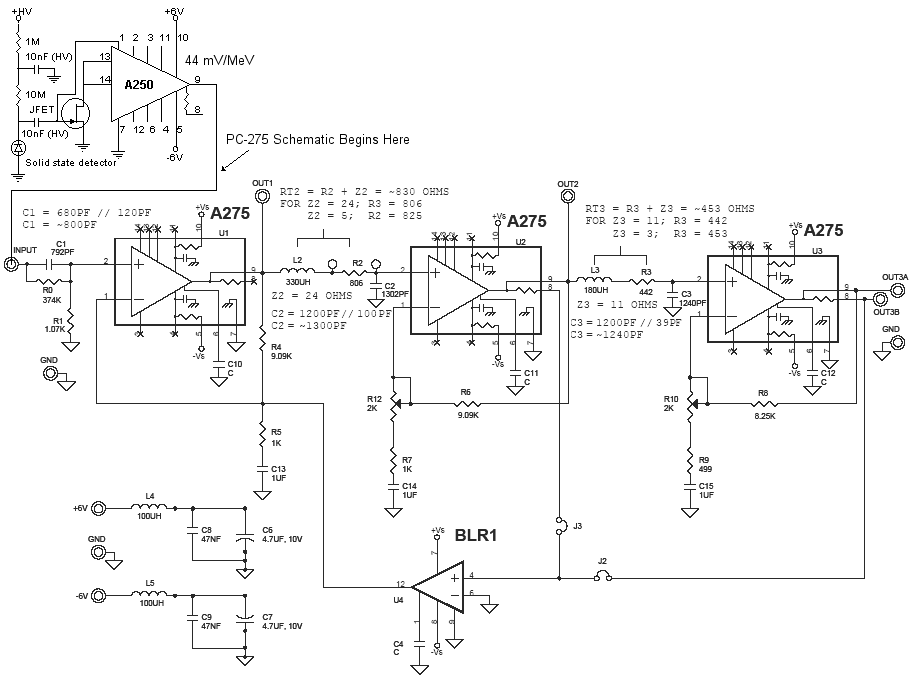

图 5.A250 被连接到一个具有 5 极整形和主动基线恢复功能(BLR1)的固态探测器。PC-275 电路图从 A250 输出开始。
