A111F 高密度电荷灵敏前置放大器

A111F 是 Amptek A111 电荷灵敏前置放大器和鉴别器的高密度版本。
A111F 采用单列直插式封装（SIP）。

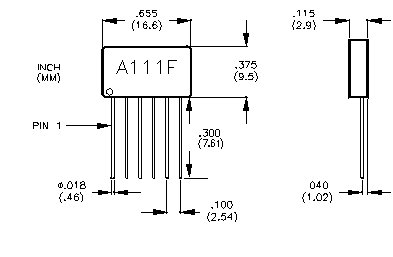

A111F 引脚配置

重量：1.6 g，引线切割至 0.100 英寸（2.5 毫米）。

应用指南：A111F 阈值调整

A）增加 A111F 的阈值

如下图所示，通过短接引脚3和4的 RC 反馈电路可以将 A111F 的阈值增加到 10 倍以上。

撇开装置之间的差异，鉴别水平如下：

1. 引脚 3 和 4 短路将导致标称阈值增加 10 倍：（5 x 10⁴ 个电子）x 10 = 5 x 10⁵ 个电子。
2. 引脚 3 和 4 短路，外加反馈：


   R = 50 k	C = 2.2 pF	x 17
   R = 20 k	C = 3.3 pF	x 23
   R = 5 k	C = 4.7 pF	x 40
   R = 2 k	C = 6.8 pF	x 88

   可通过调整 R 值获得中间值

B）降低 A111F 的阈值：

通过在引脚 4 和地之间添加一个电阻，可以将 A111F 的阈值降低到标称 5 x 10⁴ 个电子以下。一个 300 欧姆电阻将使灵敏度增加一倍左右，从而产生 2.5 x 10⁴ 个电子的阈值。

有关更多信息，请参阅 A111 规格。
