操作说明

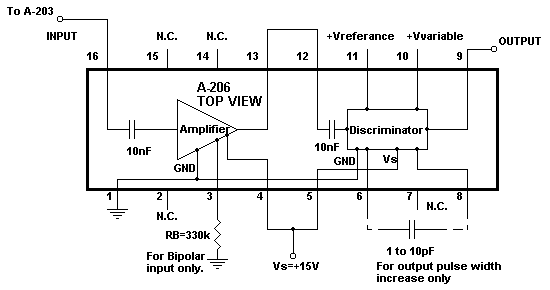

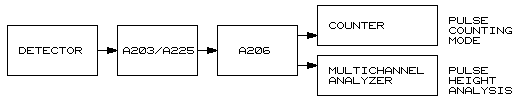

A206 由两部分组成:
1)与 A203 或 A225 匹配的电压放大器(VA)
2)低电平鉴别器(LLD)
VA 的输出在内部未连接到 LLD。如果要使用 LLD,则必须将引脚 13 连接到引脚 12。
VA 和 LLD 分开供电,为独立运行提供了最大的灵活性。但是,对于常规正常操作,引脚 4 和 5 应连接至 Vs。
VA 内置输入耦合电容器,当连接到 A203 或 A225 的单极或双极性输出时,不需要其他外部电容。
如果要将 VA(引脚 13)的输出连接到外部电路,则必须用外部电容进行耦合。此输出可驱动数英尺未端接的同轴电缆。
对于到 VA 的双极性输入脉冲,请在引脚 3 和接地之间连接一个 330 千欧的电阻。这将向放大器施加偏压,从而获得最大动态范围。
LLD 需要参考电压 Vr 和可变电压 Vv。请将 Vr 设置在 +4.5 至 +5.5 V 之间,并将 Vv 的电压设置为低于 Vr。Vr-Vv 之差即为设备触发的鉴别水平。例如,如果 Vr = +5 V 和 Vv = +3.5 V,任何幅度大于 +1.5 V 的脉冲都将触发鉴别器。
LLD 输出脉冲通常是一个 5 µs 宽的正脉冲。通过在引脚 6 和 8 之间连接一个电容(1 至 10 pF),可以获得更宽的脉冲。如果标准脉冲宽度适中,请不要连接这些引脚。

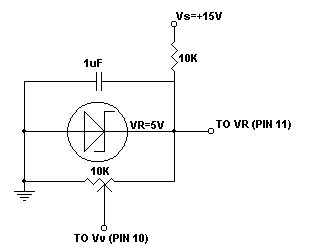

为 LLD 提供偏压的典型电路如下所示。

应使用具有温度稳定性的参考电压。
