描述

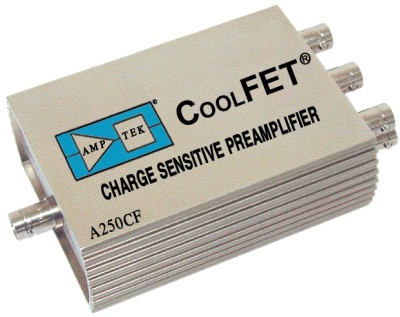

A250CF CoolFET® 是一个电荷灵敏前置放大器。前置放大器的输入是来自辐射探测器的信号，是一个短持续时间（毫秒或更短）的电流脉冲。沉积的总能量与产生的总电荷成正比。
A250CF 的主输出（能量输出）是与输入电荷成正比的电压阶跃，是电流脉冲的时间积分，其中增益为 176 mV/MeV（Si）。此阶跃具有快速上升（0 电容时 A250CF 上升时间为 2.5 ns）和缓慢衰减到基线（1 ms）的特点。此能量输出通常被发送至整形放大器，并用于光谱测量。定时输出的衰减要快得多，为 1 µs，被用作定时电路的输入。
A250CF 由多个主功能块组成。前置放大器的核心元件是电荷放大器本身，它由混合型 CoolFET、A250 放大器和反馈组件组成。此电路用于为电流输入产生电压输出，并确定输出噪声和上升时间。

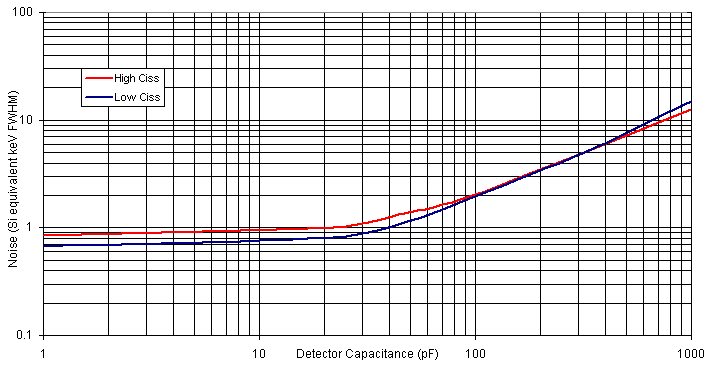

当输入电容与 FET 电容相当时，前置放大器的串联噪声最小。A250CF 包括一个跳线，允许用户从 3 个 FET 中选择 1 个 FET，以匹配电容。跳线用于将门连接到输入，连接相应的漏极，以及选择合适的漏极电阻来设置漏极电流。

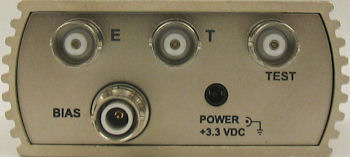

A250CF 中还有其他电路元件，包括（1）连接到探测器偏压的连接器，（2）可选输入保护电路（出厂时已启用），（3）测试输入，（4）用于缓冲能量输出并提供极性和偏移调整的放大器，（5）用于缓冲定时输出并提供极性调整的放大器，以及（6）电源电路。
CoolFET® 是 Amptek Inc. 的注册商标。

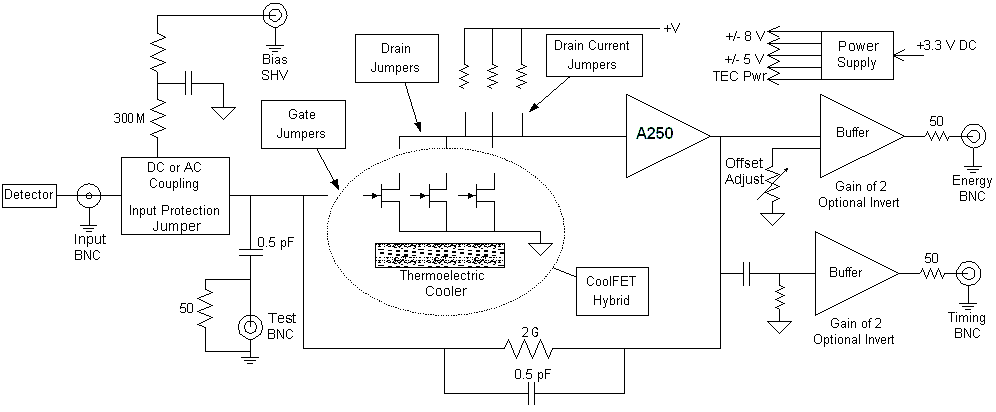

图 2.A250CF CoolFET® 框图。
混合型 CoolFET®
混合型 CoolFET® 有三（3）个 FET，它们放置在热电冷却器的顶部，并封装在 TO-8 管壳中。冷却 FET 有两大优点：它可以降低泄漏电流并提高跨导，这两大优点都可以降低系统的电子噪声。与非冷却系统相比，增加的跨导大大改善了噪声斜率（eV/pF），这对于大电容探测器尤为重要。
