EXVC X 射线准直器套件

图 1.EXCV 准直器套件可在 X-123 的 1.5 英寸延长管上滑动。

为了解决 X 射线通量对于探测器和处理 X 射线光谱的电子器件来说都过高的应用问题,我们开发了一个“准直器套件”来准直初级 X 射线束。该系统由 EXVC 准直器外壳组成,可在 X-123 的 1.5 英寸延长管上滑动。

EXVC 准直器外壳最多可容纳两个钨(W)准直器片,这些准直器片被放置在探测器前面的卡口支座内。通过选择适当的钨准直器片,用户可以减少入射的 X 射线通量,并允许探测器和电子器件处理 X 射线光谱。我们提供了七种不同的钨准直器片,它们有不同尺寸的孔,适用于广泛的应用。

EXVC 准直器外壳由不锈钢制成,也可在真空室内使用。

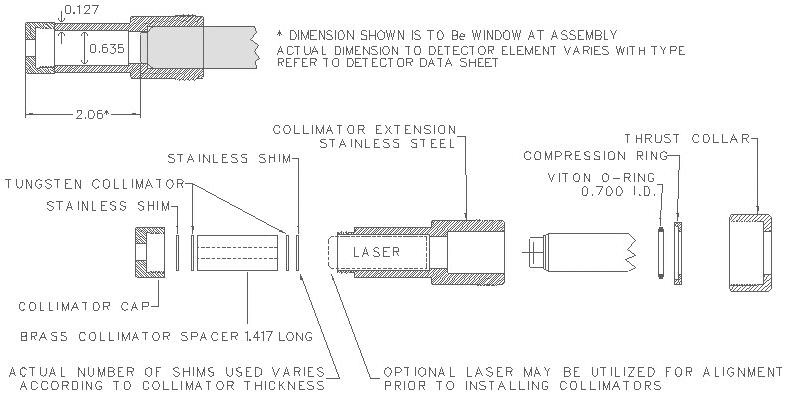

图 2.EXVC 准直器套件机械尺寸。除非另有说明,否则所有尺寸均以英寸为单位。

立即联系我们了解更多信息!

EXVC 准直器套件包括:

  • 不锈钢准直器外壳
  • 黄铜间隔管
  • 三脚架和安装板(如果为了与标准 1.5 英寸延长管盒一起使用而订购,将随附在包装内)
  • 激光笔
  • 7 种钨(W)准直器片:
    • 1 mm 厚,带 25 µm 孔
    • 1 mm 厚,带 50 µm 孔
    • 2 mm 厚,带 100 µm 孔
    • 2 mm 厚,带 200 µm 孔
    • 2 mm 厚,带 400 µm 孔
    • 2 mm 厚,带 1000 µm 孔
    • 2 mm 厚,带 2000 µm 孔

所有钨片均由 HD17 合金(90% W、6% Ni、4% Cu)制成。

所有钨片和间隔管的直径均为 0.625 英寸。

可选:EXVC-W-SPACER
此钨(W)间隔管/准直器厚 36 mm,有 300 µm 的孔。它设计用于阻止和准直由高能量射线管产生的大于 150 keV 的 X 射线。

图 3.X-123CdTe 上的 EXVC 准直器套件。
