A150 脉冲振幅鉴别器

A150 是一款高性能混合脉冲振幅鉴别器，专为精密脉冲光谱分析而开发。

它的低功耗（17 mW）和高速（> 4 MHz）特点使它非常适合空间飞行应用。A150 采用标准 14 引脚混合 DIP 封装。

注意：A150 已停产。可能还剩下一些旧程序和旧日期代码部件。有关详细信息，请与 Amptek 联系。

特点

Vs = +,- 6 V, V_DD = +10 V, T_A = +25 ^oC

重量：3.8 g

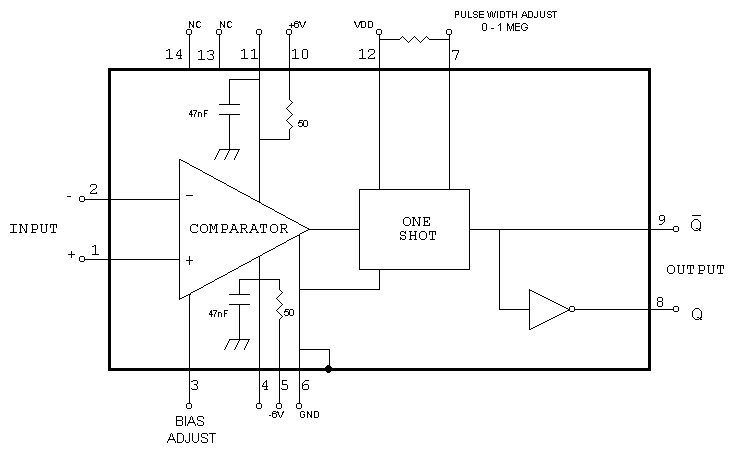

引脚	功能
1	非反相输入
2	反相输入

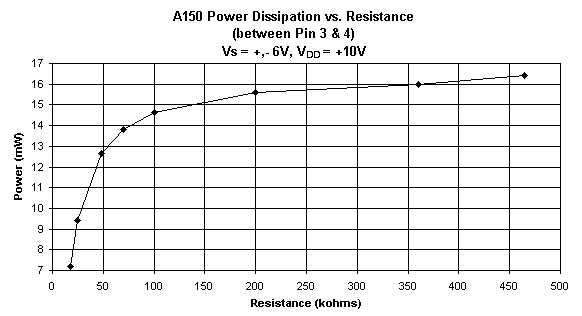

3	偏压调整（引脚 4 的电阻降低了工作电流）
4	-Vs 直接
5	-Vs 通过 50 欧姆
6	外壳和接地

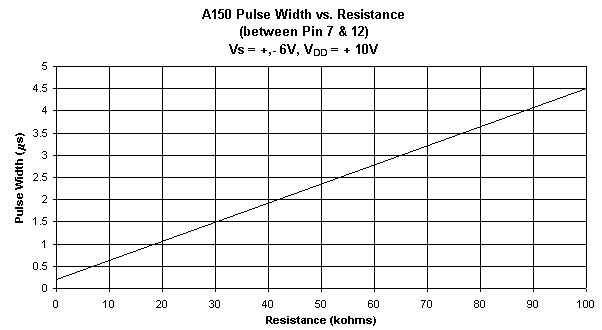

7	脉冲宽度调整（必须直接连接到引脚 12，以获得最小脉冲宽度，或搭载一个电阻进行连接）
8	输出（正）
9	输出（负）
10	+Vs 通过 50 欧姆
11	+Vs 直接
12	用于一次输出 CMOS 的 V_DD 偏压
13	无连接
14	无连接

水平刻度：100 ns/格
垂直刻度：5 V/格
顶图波形：输入脉冲
中间波形：V _DD = +10 V 时的输出
底图波形：V _DD = +5 V 时的输出

水平刻度：100 ns/格
垂直刻度：10 V/格
顶图波形：5 MHz 时的输入脉冲
中间波形：V _DD = +10 V 时的引脚 9 输出
底图波形：V _DD = +10V 时的引脚 8 输出

”
