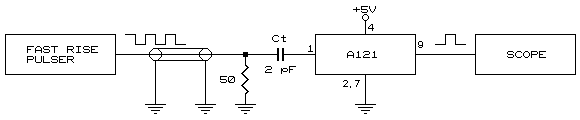

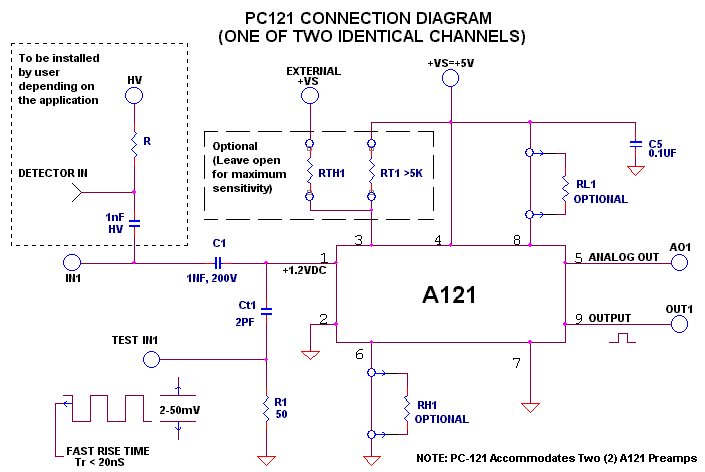

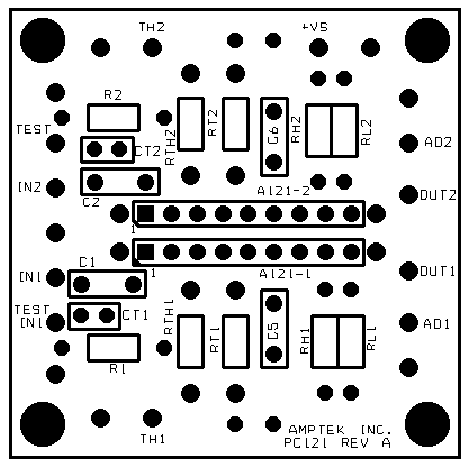

典型测试电路
上升时间：< 20 ns（下降沿）
振幅：2 ‐ 50 mV。
到输入的电荷根据 Q = Ct·V 进行转移，其中 Q = 总电荷，Ct = 测试电容器的值，V = 电压阶跃幅度。请勿直接或经由大电容器（> 100 pF）将测试脉冲发生器连接到输入端，因为这样会在输入晶体管中产生大电流并导致不可逆的损坏。

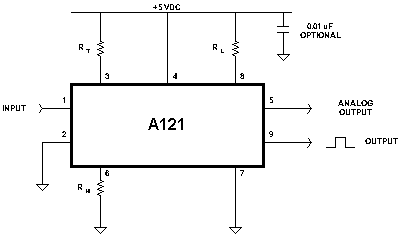

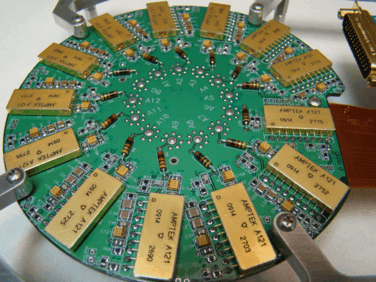

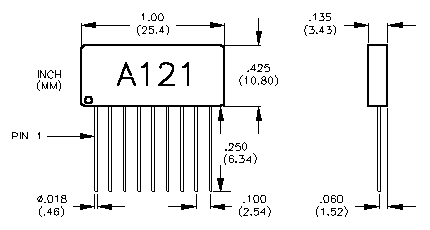

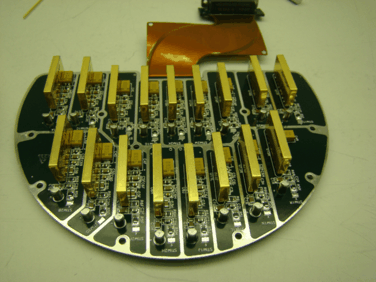

关于 A121 的说明
- 引脚 1，输入
引脚 1 的直流电平为 1.2 V。此直流电平不得由外部电路更改。引脚 1 应与探测器进行交流耦合。高压耦合电容器应具有足够的额定电压，以防止击穿而损坏 A121。
对于阳极处于接地电位的探测器：

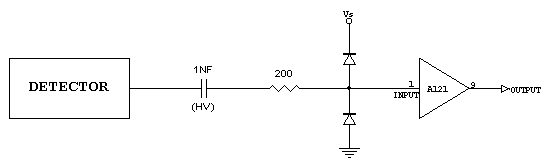

处于接地电位的阳极需要一条直流接地路径来保持固定电位。这可以通过直流耦合到 A121 的输入来实现，它可将阳极保持在约 1.2 V。或者，您也可以采用交流耦合，但在电容器的阳极侧应使用更高阻值的接地电阻（1 MEG）。 - 可采用如下方式保护 A121：
- 引脚 3，阈值调整
通过更改引脚 3 上的电压电平，可以远程更改 A121 的阈值。

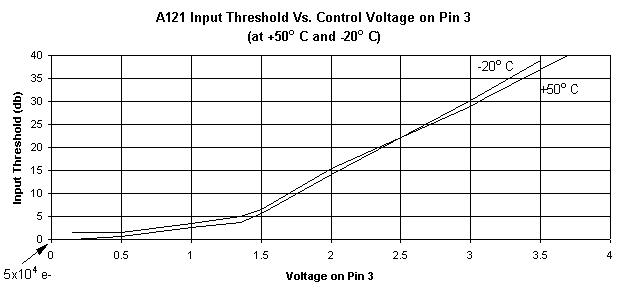

在引脚 3 和 Vs 之间添加一个电阻，可以提高 A121 的阈值。引脚 3 的阻抗约为 10k 欧姆。（参见性能中的“图 B. A121 输入阈值与引脚 3 上控制电压之间的关系”。） - 引脚 5，模拟监控

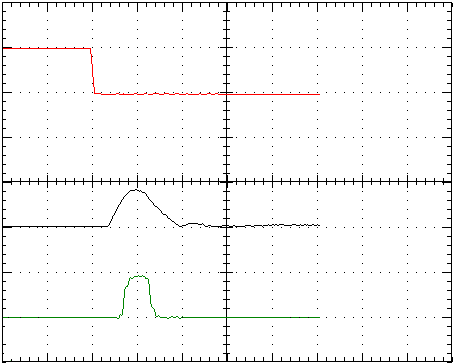

引脚 5 提供了来自鉴别器之前的前置放大器部分的正模拟脉冲输出，其上升时间约为 10 ns。在最大灵敏度（引脚 3 = 0 伏）时，此脉冲的振幅与输入电荷成正比，A = 15 V/pC。在阈值时，这将对应于 120 mV 脉冲。如果引脚 3 上存在电压，则模拟脉冲的大小将除以电压产生的相同阈值衰减系数。例如：如果引脚 3 上存在 1.3 V 电压（6dB 衰减系数为 2），则模拟脉冲的大小将为 60 mV 。此输出必须与外部电路进行电容耦合，并可通过执行脉冲高度分析来监控探测器增益变化。 - 引脚 9，输出

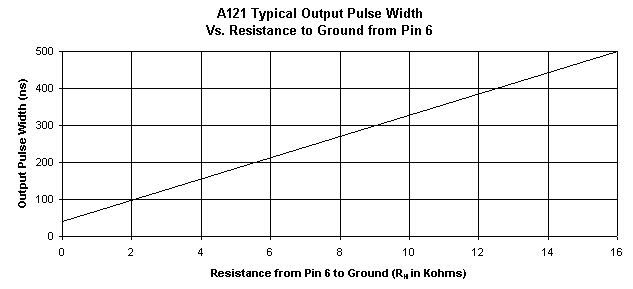

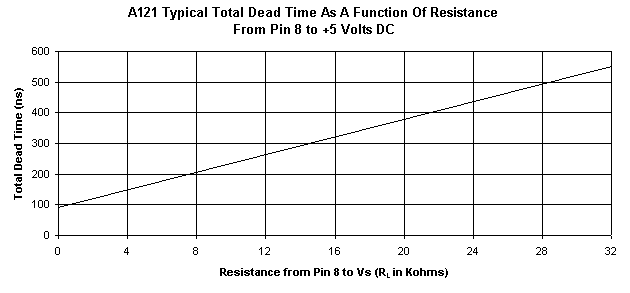

A121 的最终输出级由带有 200 欧姆串联电阻的 74AC00 栅极产生。
